4S 分板機低應力切割預留 V-Cut 的 PCB 板
具備裁切快速、經濟實惠及低應力切割這些特色的分板機 MAESTRO 4S 可用來切割各種尺寸大小的 PCB 板。單切一刀對 V-Cut 產生的拉扯及施壓都可能對 V-Cut 附近的脆弱元件造成損害。而分兩次對 V-Cut 進行切割並同時調整刀片間距可明顯降低拉扯及施壓。如此一來可大幅改善 PCB 板的組裝品質。

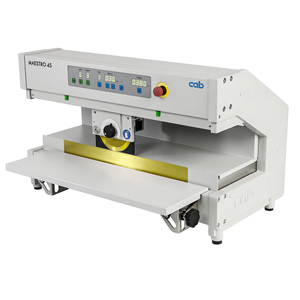

型號：MAESTRO 4S
產品名稱：4S PCB分板機
功能說明：
- 操作面板會顯示刀片間距並可調整馬達驅動。
- 最多可儲存 9 種模式。
- 可切割 FR4 材質的 PCB 板及鋁基板。
- 連續切割長度可藉由極限開關進行調整。
- 切割里程數會顯示在操作面板上以便刀片進行預防保養。
| 產品規格 | ||
|---|---|---|
| 型號 | 4S/450 | 4S/600 |
| 切割方式 | 元件面：上圓刀 | |
| 焊接面：下直刀 | ||
| 操作方式 | 馬達驅動優化 | |
| 切割速度 | 300/500 mm/s, 可切換 | |
| 切割材質 | FR4, 鋁基板 | |
| 電子元件高度 | 焊接面/元件面：最大 34 mm | |
| 連續可調最大切割長度 | 450 mm | 600 mm |
| 工作檯深度 | 200 mm | |
| 程式設計 | ||
| 開始 | 由起始位置開始 | |
| 可儲存模式 ( Programs 按鍵 ) | 9 | |
| 切割步驟 | 1–5 | |
| 刀片距離 | 0.9 mm 至 0.05 mm | |
| 開關按鍵 | 解鎖模式選擇 | |
| 切割里程數顯示 | 最長至 99 km | |
| DEL 按鍵功能 | 計數器歸零 | |
| 電源開關 | 開/關 | |
| 腳踏開關 | 開始分板程序 | |
| 安全開關 | 緊急停止 | |
| 使用電壓 | 100–240 V~ 50/60 Hz | |
| 噪音值 | LpA <70 dB (A) | |
| 溫度 / 濕度 操作過程 | +5-40° C / 10-85 % 非凝結狀態 | |
| 溫度 / 濕度 封存狀態 | +0-60° C / 20-80 % 非凝結狀態 | |
| 溫度 / 濕度 運送途中 | – 25-60° C / 20-80 % 非凝結狀態 | |
| 重量 | 38 kg | 46 kg |
| 高度 x 深度 | 434 x 425 mm | |
| 寬度 | 702 mm | 852 mm |
| 安全認證 | CE, FCC class A | |
